汽車導線、線束與插接器的檢修方法
2023-11-23
導線的檢修
當導線損壞需要檢修時，必須按照線路圖的要求使用正確量具測量損壞導線的線徑，替代導線的截面積不得小于原導線的規格。

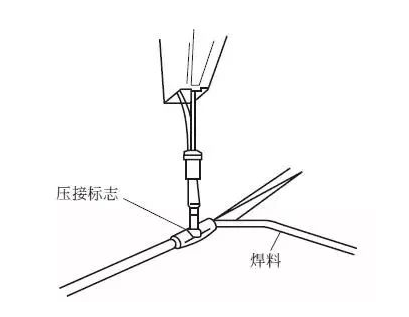

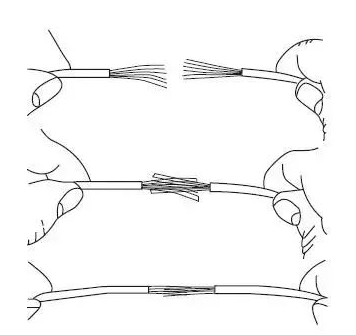

如上圖所示，連接斷開導線的具體步驟如下：
① 拆下蓄電池的負極電纜。
② 將一個熱縮管套在導線一端，熱縮管的長度應足以密封維修線段。
③ 將導線端頭的絕緣層剝?nèi)?cm。
④ 將導線的芯線分開，然后把兩根導線扭在一起。
⑤ 如需要，可用電烙鐵焊接維修線段。
⑥ 將一個熱縮管移至維修段，加以熱封。
導線檢修完畢，必須固定到位，以免損壞導線的絕緣層。
CAN 總線的維修

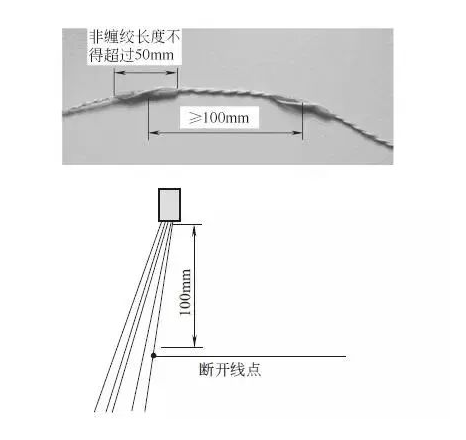

如果CAN 的導線有破損或斷路時，需要維修CAN 總線。在維修CAN 總線時，要求斷開線點距離插接器至少100mm，兩個維修點之間至少間隔100mm，維修點的非絞長度不得超過50mm，否則導線所傳輸?shù)男盘?hào)會失真。
維修線束時應注意的問題
汽車線束在長期的使用過程中，由于水、油的浸蝕以及磨損，容易使其外面的包皮損壞或?qū)Ь€折斷，這就需要重新更換導線、包扎線束。
有圖自制電線束方法 ▼
重新自制電線束時，如有線束圖，自制線束就很方便?？上劝丛€束的規格（導線直徑、長度、顏色等）備齊導線。而后將應扎在一起的導線集中，并按線束原來的形式，該分支的分支，該留頭的留出規定長度，從而布置成形。在各分支處的交叉點以及線束端，用膠布纏好，以免包扎時松散零亂。然后用白紗帶或塑料絕緣膠帶進行包扎。再將各線頭上套以不同顏色的塑料管，焊上接線端子或各種插件接頭。用白紗帶包扎的線束，最后還應在紗布層上涂一層青漆，經晾干后即可上車使用。
無圖自制電線束方法 ▼
進口汽車線束和國產汽車線束的結構基本相同，但往往缺少這類電線束圖。修理時需重新自制線束，如沒有尺寸根據，可將舊線束拆下，實測出各部分的長度，也可在汽車上直接大概測量尺寸（通常從車前端往后測量）。
在包扎電線時，應按照線束原來的型式分支，露出部分應符合規定長度，接頭不能有裸露部分，焊接的地方應加絕緣套管并進行包扎。
各電線的接頭處如不是原顏色，應加套原色塑料管，以便于識別。線束和電器設備接頭處的插接器應匹配，如原件仍可利用，則可用原件。如原件已不能用或有銹蝕現象，均應換新件，實在無新件可用時，也應對原件進行徹底清洗后再用。
汽車線束的安裝
安裝汽車線束時，注意事項如下：
① 線束應用卡簧和絆釘固定，以免松動磨壞；
② 線束在拐彎處或有發生相對移動的部件不應拉得太緊；
③ 在穿過洞口和繞過銳角處，應用橡皮、毛氈類墊子或套管保護，使其不被磨損而造成搭鐵、短路甚至釀成火災等危險；
④ 各個接線端子接必須連接可靠、接觸良好。
插接器的檢修
在檢查線路的電壓或?qū)ㄇ闆r時，一般不必脫開插接器，只用萬用表兩表針插入插接器尾部的線孔內進行檢查即可。
普通插接器的檢修 ▼

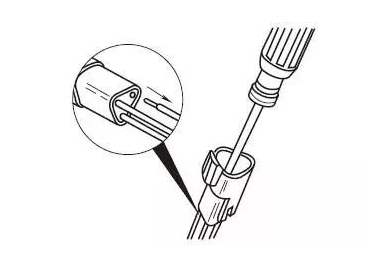

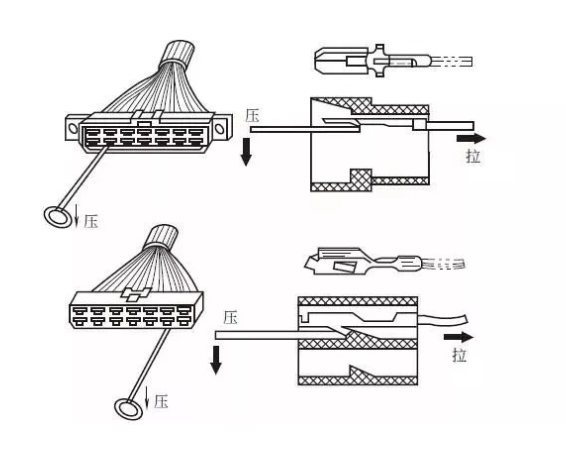

修理中如需要更換導線或取下插接器接線端子，應先把插頭、插座分開。用專用工具（或小螺絲刀）插入插頭或插座的尾部的線孔內，撬起接線端子的鎖緊凸緣，并將電線從后端拉出。

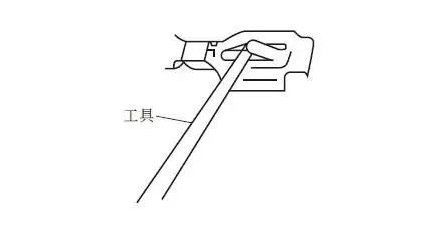

新接線端子安裝前，首先檢查接線端子的鎖緊凸緣是否正常，如不正常可按下圖所示方法進行調整。

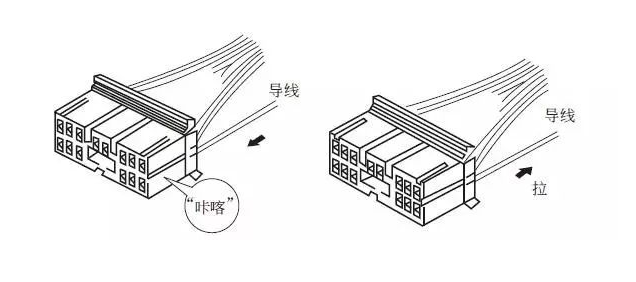

安裝時，將帶接線端子的導線推入，直至接線端子被鎖住為止，然后向后拉動導線，以確認是否鎖緊。
帶鎖定楔插接器的檢修 ▼

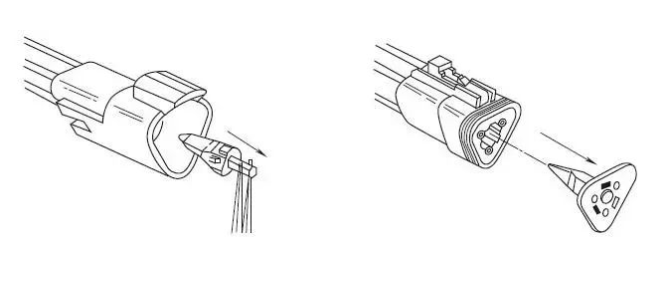

① 用尖嘴鉗直接拔出鎖定楔。
② 用專用工具將鎖片從觸針上移開，松開鎖片，拉出導線。

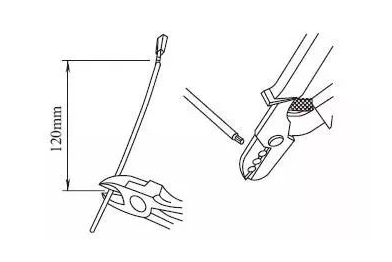

③ 截取120mm 左右的導線及接線端子，剝?nèi)?mm 絕緣層。

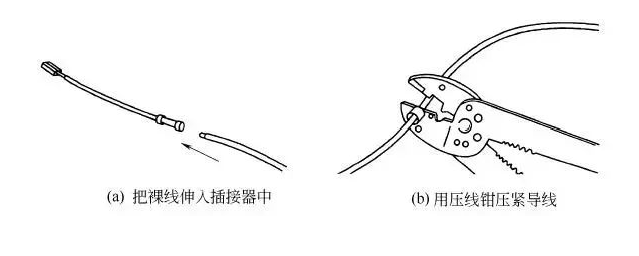

④ 把裸線伸入對接式插接器中，用壓線鉗將導線壓緊。

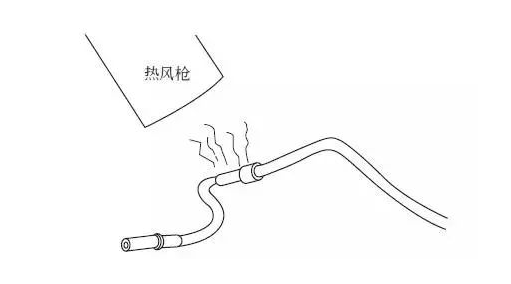

⑤ 將熱縮管套入導線的維修處，用熱風槍加熱收縮熱縮管。

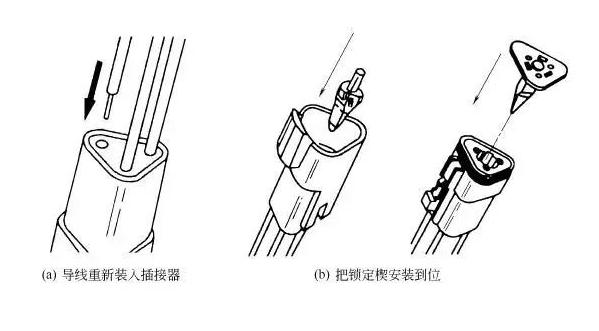

⑥ 將導線和接線端子重新裝入插接器，并把鎖定楔安裝到位。
